一、产品概述

MINI DVR（迷你数字视频录像机）是一款超小型视频录制模块，支持 PAL、NTSC 与 AHD 720P 三种视频格式，可将模拟 / AHD 视频信号实时录制到 Micro SD（TF）卡中。模块采用 5V-30V 宽电压供电，内置麦克风，支持自定义 Logo 叠加，最大支持 512G Micro SD 卡，适用于航模 FPV 录制、微型监控等对体积与重量敏感的场景。

二、规格参数

本章参数均依据产品资料整理。

三、产品尺寸与重量

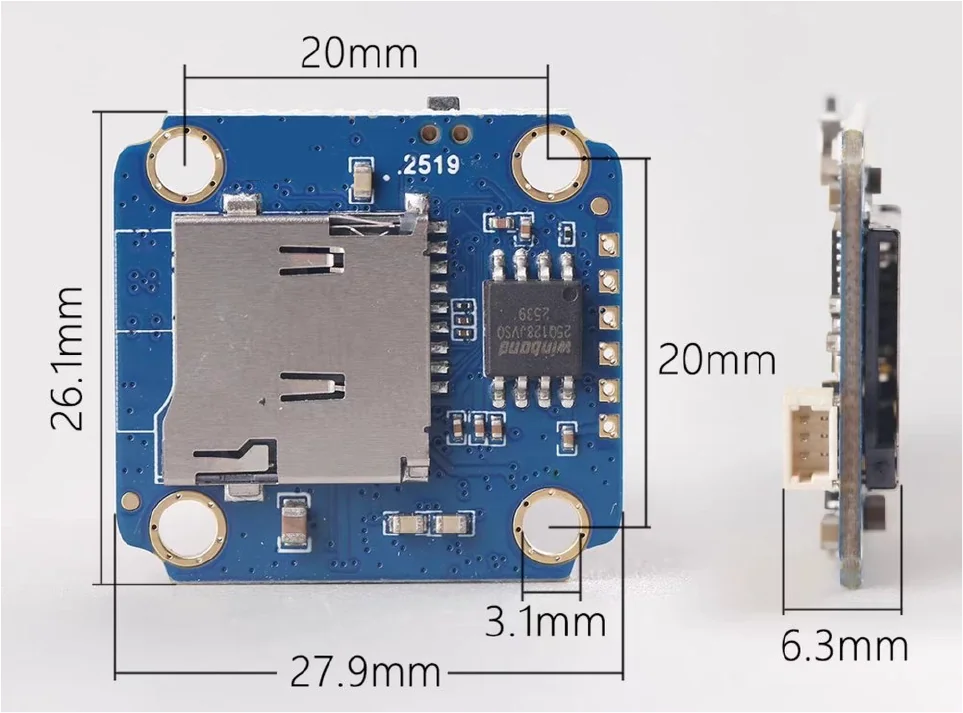

产品尺寸为手工测量，实际尺寸以收到实物为准。尺寸图上标注的主要尺寸如下：

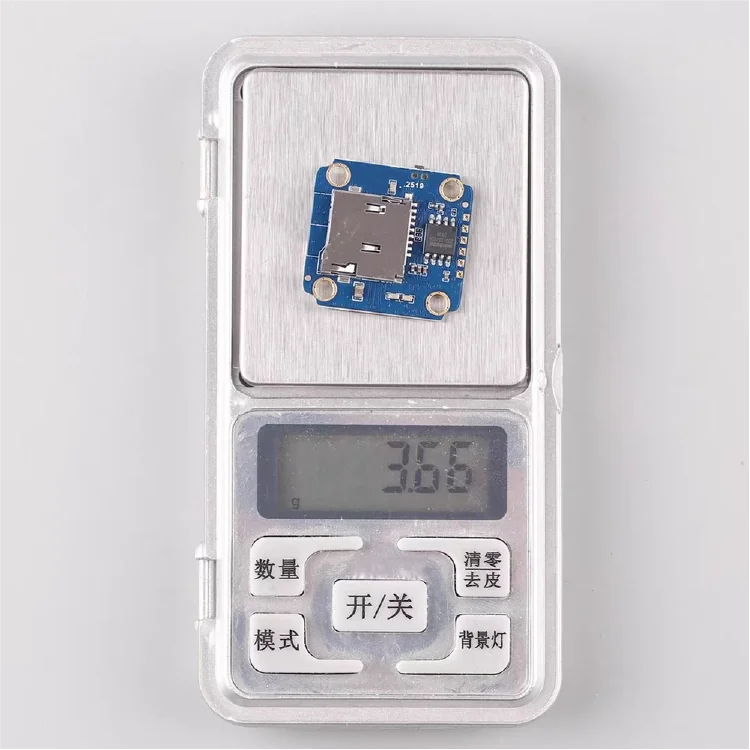

整机重量约 3.8g（不含 Micro SD 卡）；资料称重照片显示空板重量约 3.66g，与规格书口径的微小差异来自称量条件与是否含贴片辅料，使用重量以实物为准。

四、接口与接线

本章说明主板端子定义、摄像头连接线序与两种接线方式。

（一）主板端子定义

（二）摄像头连接线

摄像头通过 3Pin SH1.0mm 连接线与主板连接，线序定义如下：

（三）接线方式

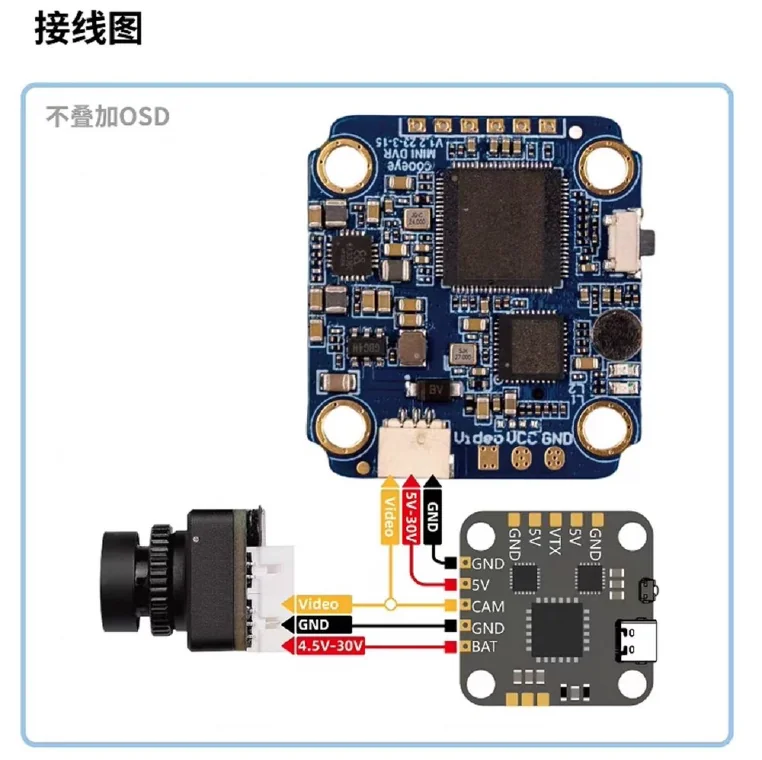

1. 不叠加 OSD：摄像头连接主板后，主板直接输出视频信号至图传或显示设备，不在画面上叠加飞行数据等信息，接线最简单，适合纯录制场景。

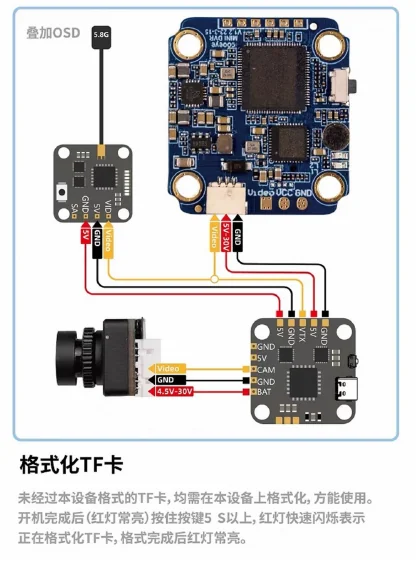

2. 叠加 OSD（5.8G）：在「不叠加 OSD」接线基础上，接入 5.8G 图传模块与飞控板（GND / 5V / CAM / GND / BAT 端子），可将飞行数据叠加到画面后录制，适合 FPV 航模场景。

五、使用说明

本章说明 TF 卡格式化操作与指示灯、按键状态。

（一）TF 卡格式化

未经本设备格式化的 TF 卡，均需在本设备上格式化后方能使用：

1. 开机完成后，红灯常亮；
2. 按住按键 5 秒以上；
3. 红灯快速闪烁表示正在格式化 TF 卡；
4. 格式化完成后红灯恢复常亮。

（二）指示灯与按键

六、包装清单

七、注意事项与资料说明

以下事项请在采购、验收与使用前仔细阅读。

1. 录像分辨率：两份源资料 PAL 制式分辨率表述不一致，本说明书按「960 × 576 / 50fps（PAL 制式）」整理。
2. 重量口径：规格书标注 3.8g（不含 Micro SD），资料称重照片显示 3.66g；差异来自称量条件，以实物为准。
3. 尺寸口径：产品尺寸为手工测量（规格书 26 × 28 × 6 mm，尺寸图实测 27.9 × 26.1 × 6.3 mm），以实际收到为准。
4. TF 卡要求：未经本设备格式化的 TF 卡无法使用，首次使用请按第五章步骤格式化；最大支持 512G。
5. 供电范围：模块支持 5V-30V 宽电压供电，额定电流 230mA@5V；FPV 场景建议按实际负载核算电源容量。
6. 本说明书依据产品宣传资料（规格表、尺寸图、称重图、接线图）整理；如需用于正式采购文件，建议向供应商索取官方规格书核对。
