一、产品概述
HDMI 单网线延长器是一款用于延长传输 HDMI 音视频信号的设备，通常在 HDMI 线极限长度无法满足传输距离的情况下使用。本产品通过 CAT6 以上规格的单根网线，将 HDMI 音视频信号高清无压缩传输至远端，在为用户降低成本的同时保证信号稳定。
本产品支持 POC 供电——由接收端（RX）通过网线从发射端（TX）取电，仅在 TX 端接入电源即可使整套延长器正常工作。延长器内置 EDID，极大提升了设备兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好等特点，是一种稳定高效的传输方式，广泛应用于高清会议系统、高清影视拍摄、高清教学系统、高清数字广告等音视频传输场景。
产品速览
| 项目 | 参数 |
|---|---|
| 型号 | AKS-HDN8062 |
| 支持协议 | HDMI 1.3；HDCP 1.2 |
| 最大分辨率 | 1920 × 1080 @ 60Hz 及向下兼容 |
| 传输媒介 | 单根 CAT6 以上纯铜网线 |
| 供电方式 | DC 5V 接入 TX，RX 经网线取电（POC） |
| 最大功耗 | 3W |
| 工作温度 | -5℃ ~ +70℃ |
| 主机尺寸 | 79 × 43 × 23 mm |
二、主要特性
本产品围绕高清无压缩传输、单网线延长与 POC 供电三个维度设计，主要特性如下：
- 高清无压缩传输：分辨率支持 1080P@60Hz，支持 3D 画面传输，播放流畅。
- 单网线延长：通过 CAT6 以上规格单根网线传输，降低成本。
- POC 供电：RX 通过网线从 TX 取电，仅 TX 端接电即可工作。
- 内置 EDID：极大提升设备兼容性。
- 即插即用：安装方便，自动识别，兼容性强。
- 标准符合性：符合 HDCP 1.2、HDMI 1.3 标准。
- 电气保护：内置 ESD 静电保护电路。
三、设备清单
开箱后请核对以下物品：
| 物品 | 数量 |
|---|---|
| HDMI 延长器发射端主机（TX） | 1 台 |
| HDMI 延长器接收端主机（RX） | 1 台 |
| 电源适配器 | 1 个 |
| 使用说明书 | 1 份 |
四、规格参数
本章参数均依据产品说明书整理。
| 项目 | 参数 |
|---|---|
| 支持协议 | HDMI 1.3；HDCP 1.2 |
| HDMI 像素带宽 | 165MHz，全数字 |
| HDMI 接口带宽 | 总带宽 6.75Gbps |
| 最大支持分辨率 | 1920 × 1080 @ 60Hz 及向下兼容 |
| 视频接口 | HDMI-A 接口 |
| HDMI 接口阻抗 | 100Ω |
| 建议 HDMI 线使用长度 | 小于 5 米（1920 × 1080 @ 60Hz 时） |
| 网线接口 | 标准 RJ45 接口 |
| 建议网线 | 纯铜 6 类网线 |
| 电源 | 电源适配器 DC 5V（接入 TX 供电） |
| 最大功耗 | MAX 3W |
| 工作温度 | -5℃ ~ +70℃ |
| 工作湿度 | 5% ~ 90% |
| 主机尺寸 | 79 × 43 × 23 mm |
| 保修期 | 1 年免费保修 |
五、接口说明
本章说明发射端与接收端的接口与指示灯定义。

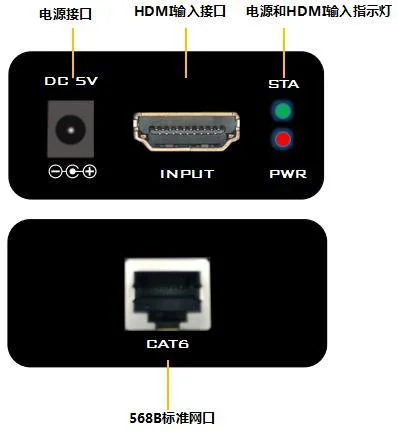

（一）发射端（TX）
| 接口 / 指示灯 | 说明 |
|---|---|
| DC 5V 电源接口 | 接入电源适配器，为发射端供电 |
| HDMI INPUT 输入接口 | 接入 HDMI 信号源 |
| STA 指示灯 | 输入信号指示灯 |
| PWR 指示灯 | 电源指示灯 |
| CAT6 网口 | 568B 标准网口，经网线连接接收端 |

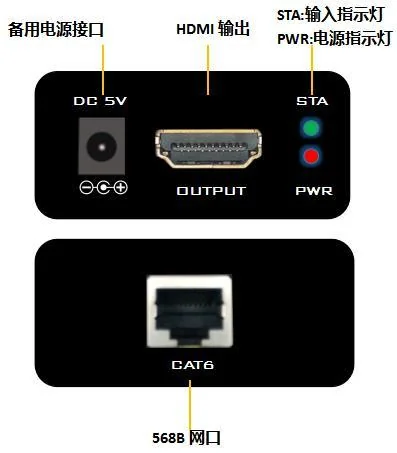

（二）接收端（RX）
| 接口 / 指示灯 | 说明 |
|---|---|
| DC 5V 备用电源接口 | 备用供电接口（POC 供电时可不接） |
| HDMI OUTPUT 输出接口 | 连接显示设备 |
| STA 指示灯 | 输入信号指示灯 |
| PWR 指示灯 | 电源指示灯 |
| CAT6 网口 | 568B 标准网口，经网线连接发射端 |
六、安装步骤
请按以下步骤安装：
- 将 HDMI 信号源接入发送端 INPUT 接口；
- 将 HDMI 延长器接收端 OUTPUT 连接到显示设备；
- 使用 6 类网线连接发送端与接收端的网络接口；
- 将发送端接上电源，当指示灯正常亮起，系统正常运行。
七、应用场景
本产品适用于以下音视频传输场景：
- 高清会议系统
- 高清影视拍摄
- 高清教学系统
- 高清数字广告

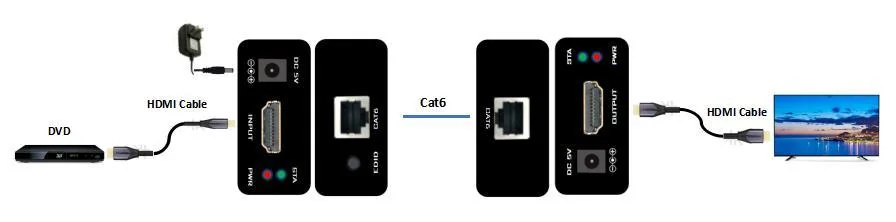

典型连接方式：HDMI 信号源 → HDMI 线 → 发送端（TX）→ Cat6 网线 → 接收端（RX）→ HDMI 线 → 显示设备，如下图所示。
八、售后服务与注意事项
本章说明产品的售后服务政策与日常使用注意事项。
（一）售后服务
本产品提供 1 年免费保修、终生维护的售后服务。自购买之日起一年质保期内，由于产品自身质量问题引起的硬件故障，将提供免费维修服务；请勿自行拆机维修，超过保修期同样享有优质售后服务。
以下情况不属于免费质保范围：
- 人为造成的损坏；
- 未经授权的情况下拆卸、改装和维修过此产品；
- 由于外部原因（如雷击、电源等）造成的损坏；
- 由于用户不正确的安装或使用造成的损坏；
- 过保修期。
（二）注意事项
- POC 供电方式下仅需在 TX 端接入电源，RX 经网线取电；如需增强稳定性，RX 端也可接入备用电源。
- 网线请使用 CAT6 以上规格纯铜 6 类网线，以保证传输质量。
- HDMI 线建议使用长度小于 5 米（1920 × 1080 @ 60Hz 时）。
- 源资料中「建议网线最大传输距离」一行未标注具体数值（仅注明「使用纯铜 6 类网线」），本手册如实转录；如需确切传输距离，建议与供应商确认。
- 本手册依据产品说明书整理，资料如有变更，恕不另行通知。
