一、产品概述
USB3.2 光端机是由我公司自行研制、具有自主知识产权的产品。它吸收了国内外同类产品的优点，结合市场的实际需求，通过一芯光纤可传输 4 路 SuperSpeed Plus 超高速信号，延长 250 米。
USB3.2 光纤延长集线器使用专用 USB PHY 满足 USB3.2 协议要求，利用 10Gbps SFP 完成光电转换，实现 USB3.2 SuperSpeed Plus 超高速信号的稳定传输。

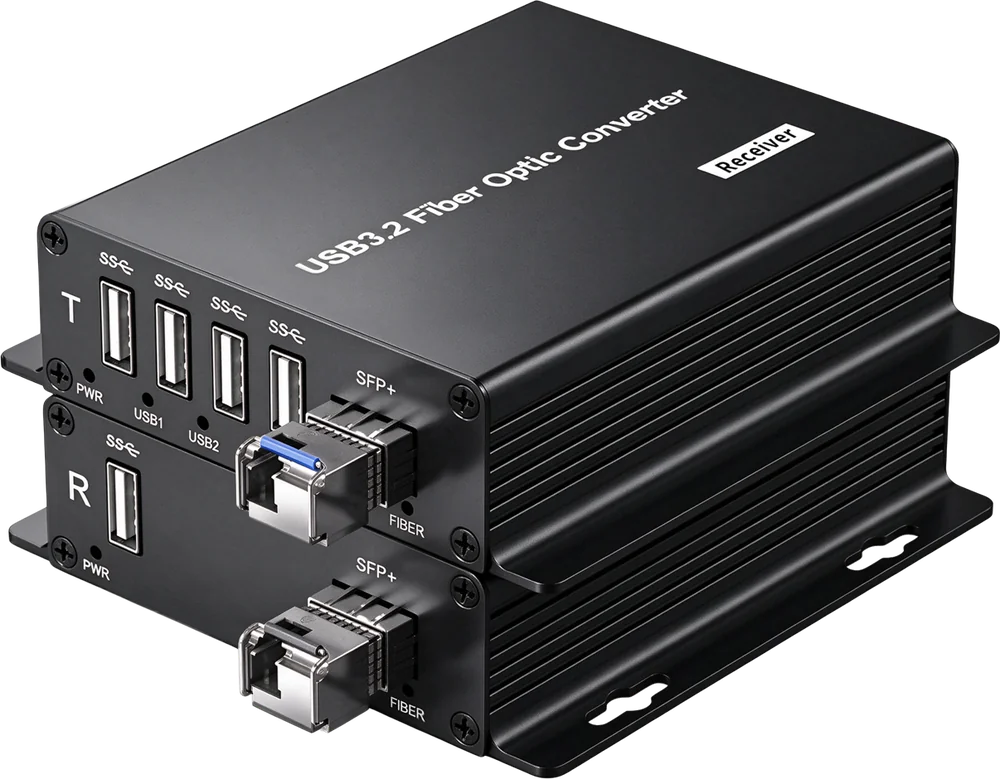

USB3.2 光端机由发射机和接收机组成：接收机通过主机 USB3.2 A 型连接器提供 5V 供电；发射机通过外部电源供电，并通过 USB3.2 A 型连接器为 USB3.2 设备提供电源。
请注意：10Gbps 的带宽并不是 10Gbps 除以 8 得到的 1250MB/s，而是采用与 SATA 相同的 10 Bit 传输模式，因此其全速只有 1000MB/s。10Gbps（1000MB/s）为理论传输值，如果多台设备共用一个 USB 通道，主控制芯片会对每台设备可支配的带宽进行分配与控制。
USB-IF 公布了最新的 USB 命名规范：原来的 USB 3.0 和 USB 3.1 将不再被使用，所有 USB 3.0 标准都叫做 USB 3.2。考虑到兼容性，USB 3.0 / USB 3.1 / USB 3.2 分别被叫做 USB 3.2 Gen 1（5Gbps）/ USB 3.2 Gen 2（10Gbps）/ USB 3.2 Gen 2x2（20Gbps）。
二、应用领域
- Kinect 体感周边外设
- 工业视频传输
- 机器视觉系统
- 高清视频监控系统
- 高速数据采集系统
- 远程存储
- 数字标牌及电视墙
- 工业打印机系统
三、产品特性
- 符合通用串行总线 3.2 规范；
- 符合 USB Power Delivery 3.2 Gen 1 规范；
- 支持 SuperSpeed Plus（10Gbps）、SuperSpeed（5Gbps）速率；
- 符合 USB Type-C® 标准；
- 内部 USB PHY 采用先进的 CMOS 工艺，实现低功耗；
- 支持 4 路独立配置的 USB3.2 信号输入；
- 支持 PWM LED 状态灯；
- 即插即用，无需安装驱动；
- 向下兼容 USB3.2 Gen 1（3.0），不兼容 USB2.0、USB1.1。
四、技术指标
本产品技术指标分为光学、USB、电源、机械、包装与工作环境六个部分，具体参数如下。
（一）光学指标
| 项目 | 参数 |
|---|---|
| 波长 | 1270~1330nm |
| 速率 | 10Gbps |
| 发射光功率 | >-3dB |
| 接收灵敏度 | >-10dB |
| 光口 | LC 单模单纤 |
（二）USB 指标
| 项目 | 参数 |
|---|---|
| 版本 | 通用串行总线 3.2 |
| 传输速率 | 10Gbps（1000MB/s） |
| USB 负载总电流 | ≤2A |
| 供电电压 | 5V |
| 单 USB 口供电电流 | >900mA |
| 物理接口 | USB3.2 A 型连接器 |
（三）电源指标
| 项目 | 参数 |
|---|---|
| 发射机输入电压 | DC 12V |
| 发射机功耗 | 1.2W |
| 接收机输入电压 | DC 5V |
| 接收机功耗 | 1.2W |
（四）机械指标
| 项目 | 参数 |
|---|---|
| 外壳金属 | 铝合金 |
| 尺寸（长×宽×高） | 104×104×28mm |
| 产品净重 | 0.4KG |
| 安装方式 | 壁挂式（桌面式） |
| 颜色 | 黑色 |
（五）包装
| 项目 | 参数 |
|---|---|
| 材质 | 牛皮纸 |
| 包装尺寸 | 275×220×55mm |
| 成品重量 | 0.65KG |
（六）工作环境
| 项目 | 参数 |
|---|---|
| 工作温度 | 0℃~75℃ |
| 存储温度 | -40℃~85℃ |
| 湿度 | 0~95%（无凝结） |
五、产品尺寸
发射机与接收机外形尺寸一致，均为 104×104×28mm，支持壁挂式与桌面式安装。
六、面板与指示灯
本章描述发射机与接收机的面板丝印与指示灯状态，便于安装调试时快速判断设备工作状态。
（一）发射机
发射机面板丝印描述如下：
| 丝印 | 说明 |
|---|---|
| SFP+ | 10Gbps SFP 模块 |
| DC 12V | DC 12V 供电输入 |
发射机指示灯状态描述如下：
| 指示灯 | 状态描述 |
|---|---|
| PWR | 常亮：已通电；熄灭：未通电 |
| FIBER | 常亮：已通光；熄灭：未通光 |
| USB 1 | 慢闪：已识别 USB 设备；熄灭：未识别 USB 设备 |
| USB 2 | 慢闪：已识别 USB 设备；熄灭：未识别 USB 设备 |
| USB 3 | 慢闪：已识别 USB 设备；熄灭：未识别 USB 设备 |
| USB 4 | 慢闪：已识别 USB 设备；熄灭：未识别 USB 设备 |
（二）接收机
接收机面板丝印描述如下：
| 丝印 | 说明 |
|---|---|
| SFP+ | 10Gbps SFP 模块 |
接收机指示灯状态描述如下：
| 指示灯 | 状态描述 |
|---|---|
| PWR | 常亮：已通电；熄灭：未通电 |
| FIBER | 常亮：已通光；熄灭：未通光 |
七、连接与安装
本章给出设备的标准连接方式、上电操作顺序、使用建议与常见问题处理方法，安装前请仔细阅读。
（二）上电操作顺序
- 主机端光端机（接收机 R）插入 USB 接口；
- 设备端光端机（发射机 T）接入 12V 电源适配器；
- 将 USB 设备接入设备端光端机（发射机 T）。
注：光纤连接后光纤指示灯亮，否则熄灭；USB 设备插入识别后 USB 指示灯亮，否则熄灭。
（三）使用建议与常见问题
- 请先做背靠背短纤测试，验证设备功能一切正常后，再做远距离传输；
- 当电脑插上 USB 设备时，不能正常启动电脑。
注：可能是电脑启动顺序的 BIOS 中将 USB 设备设置为了第一启动设备。可检查 BIOS 中的第一启动项，把硬盘设置为第一启动设备。
八、包装清单
| 序号 | 名称 | 单位 | 数量 |
|---|---|---|---|
| 1 | 发射机 | 台 | 1 |
| 2 | 接收机 | 台 | 1 |
| 3 | 12V 电源适配器 | 台 | 1 |
| 4 | USB3.0 线材 | 条 | 1 |
| 5 | 说明书 | 本 | 1 |
九、注意事项
防雷、静电、防水与接地
我们强烈建议设备安装者充分考虑接地的雷击影响，并做好接地与防雷措施。过强的静电会使设备内的光器件与数据芯片损坏；建议对光端机的数据端口进行插拔时，先断开光端机的电源。设备外壳并不防水，设备安装箱应充分考虑防水。
光纤与光器件
光端机的光器件非常脆弱，对光纤进行插拔时需尽量小心，避免对光器件造成永久损坏。需特别注意：光端机的光器件所产生的光源对人眼睛会产生永久性损害，切勿用眼睛直视光端机的光器件。如需对光端机的光功率进行检测，请使用光功率计一类的仪表。
设备与安装步骤
（1）光纤安装：在确认光纤链路符合安装要求的情况下，请将光纤小心地插入光端机的光纤接口。
（2）设备安装：设备区分发射与接收，可查看标签或外壳外观丝印。
