一、产品概述

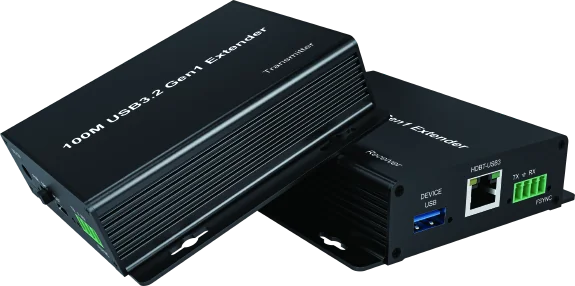

USB 3.2 Gen 1 单网 100 米延长器（原资料称 USB 3.0 延长器）是一款基于 USB 3.2 Gen 1（USB 3.0）协议的信号延长设备，由发射器（TX）与接收器（RX）组成，通过单根超六类双屏蔽网线（CAT6A）点对点连接，延长距离可达 100 米。接收器扩展出 4 个 USB 3.0 接口，并向下兼容 USB 2.0 / 1.1 协议设备，适用于 USB 打印机、U 盘、移动硬盘、USB 体感设备、摄像机、触摸屏、键鼠以及 USB 转视频 / 音频转换器等设备。
核心参数速览
| 项目 | 规格 |
|---|---|
| 最大传输距离 | 100 米（单根超六类双屏蔽网线 CAT6A） |
| 最大传输速率 | 5 Gbps |
| 工作温度范围 | 0 – +45 ℃ |
| 工作湿度范围 | 5 – 90% RH（无冷凝） |
| 尺寸（长 × 宽 × 高） | 104 × 103 × 28 mm × 2 |
| 重量 | TX 171 g / RX 177 g |
产品主要特点如下：
- USB 3.0 数据速率高达 5 Gbps；
- 接收器扩展出 4 个 USB 3.0 接口，支持所有 USB 3.0、2.0、1.1 的设备；
- 接收器每个 USB 接口电流高达 1.5 A（7.5 W），4 个 USB 同时最大不超过 21 W；
- 单根超六类双屏蔽网线 CAT6A 可达 100 米；
- 点对点连接；
- 真正的即插即用，无需软件驱动程序；
- 适用于所有主流操作系统：Windows、macOS、Linux and Chrome OS。
二、产品规格参数
产品规格参数分为发射器、接收器与环境物理参数三类，以下均转录自原厂参数表。
（一）发射器（TX）
| 项目 | 规格 |
|---|---|
| RJ45 以太网 | 100/1000 端口 |
| 电源适配器规格 | 输入 AC（50 Hz、60 Hz）100 V – 240 V；输出 DC 12 V / 2 A |
| 电流 | 0.2 A |
（二）接收器（RX）
| 项目 | 规格 |
|---|---|
| USB 3.0 A 类接口 | 4 × USB 3.0 |
| RJ45 以太网 | 100/1000 端口 |
| 有效电流 | 每个 USB 端口达 1.5 A |
| 电源适配器规格 | 输入 AC（50 Hz、60 Hz）100 V – 240 V；输出 DC 12 V / 2 A |
| 最大工作电流 | 300 mA（未接 USB 设备） |
（三）环境与物理参数
| 项目 | 规格 |
|---|---|
| 工作温度范围 | 0 – +45 ℃ |
| 工作湿度范围 | 5 – 90% RH（无冷凝） |
| 尺寸（长 × 宽 × 高） | 104 × 103 × 28 mm × 2 |
| 重量 | TX 171 g / RX 177 g |
三、产品接口说明
发射器与接收器的接口、指示灯与凤凰端子定义分别如下，安装连接时请对照辨识。
（一）发射器（TX）接口
| 序号 | 接口 / 指示灯 | 说明 |
|---|---|---|
| 1 | DC/12V | 直流电源输入口，12 V/DC 电源适配器输入 |
| 2 | 红灯 | 电源指示灯 |
| 3 | 拨码 | PWR：选择 12 V/DC 供电；SRC：选择 Type-C 供电 |
| 4 | HOST | 接电脑（主机）USB 接口 |
| 5 | 蓝灯 | Type-C 3.0 插入指示灯 |
| 6 | 蓝灯 | 运行指示灯 |
| 7 | 凤凰端子 | TX、RX：RS232 电平串口发射端；FSYNC：同步信号（1.8 V 电平）控制端 |
| 8 | 网口 | 黄灯：TX 和 RX 连接成功；绿灯：闪烁（发射器 USB 2.0 连接状态）、常亮（发射器 USB 3.0 连接状态） |
（二）接收器（RX）接口
| 序号 | 接口 / 指示灯 | 说明 |
|---|---|---|
| 1 | DC/12V | 直流电源输入口，12 V/DC 电源适配器输入 |
| 2 | 蓝灯 | USB 设备识别指示灯 |
| 3 | DEVICE 端 USB | USB 3.2 Gen 1 接口（接 U 盘、键盘 / 鼠标、USB 摄像头等设备） |
| 4 | 网口 | 黄灯：TX 和 RX 连接成功；绿灯：闪烁（发射器 USB 2.0 连接状态）、常亮（发射器 USB 3.0 连接状态） |
| 5 | 蓝灯 | 运行指示灯 |
| 6 | 凤凰端子 | TX、RX：RS232 电平串口接收端；FSYNC：同步信号（1.8 V 电平）受制端 |
| 7 | 红灯 | 电源指示灯 |
四、安装操作
- 用一条超六类双屏蔽网线 CAT6A 将发射器和接收器连接起来，线缆远达 100 米。
- 用一条 Type-C 3.0 数据线连接至电脑的 USB 3.0 接口。
- 将发射器和接收器连接上电源。
注：USB-IF 组织已确定将 USB 3.0 / 3.1 接口纳入 USB 3.2 接口范畴——其中 USB 3.0 接口称为 USB 3.2 Gen 1，USB 3.1 接口称为 USB 3.2 Gen 2，USB 3.2 接口称为 USB 3.2 Gen 2x2。本文档统一采用「USB 3.2 Gen 1」表述。
五、应用场景

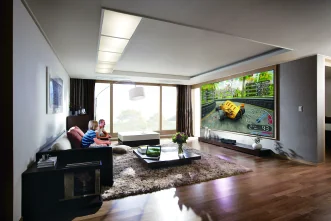

延长器多应用于视听会议、指挥控制中心、售票平台、家庭影院、多媒体教学会议系统等场所。
六、包装清单
| 序号 | 物品 | 数量 |
|---|---|---|
| 1 | 延长器发送端 | 1 个 |
| 2 | 延长器接收端 | 1 个 |
| 3 | Type-C USB 3.0 转 USB-A 3.0 数据线（10 Gbps）1 米 | 1 条 |
| 4 | 用户手册 | 1 本 |
| 5 | DC/12V 2 A 电源适配器 | 1 个 |
七、注意事项与资料说明
重要提示：本产品在原资料中亦称「USB 3.0 延长器」，按 USB-IF 现行规范即 USB 3.2 Gen 1；包装、采购与验收时请注意名称对应关系。
- 线缆要求：须使用超六类双屏蔽网线 CAT6A 方可达到 100 米延长与 5 Gbps 速率，普通网线不保证性能。
- 供电要求：接收器 4 个 USB 接口合计供电最大 21 W；发射器拨码开关 PWR 档选择 12 V/DC 供电，SRC 档选择 Type-C 供电。
- 环境要求：工作温度 0 – +45 ℃，工作湿度 5 – 90% RH（无冷凝），请置于通风干燥环境。
- 资料来源：本手册依据原厂 PDF 说明书（2024-10-07 版）整理润色，结构为重新编排；如需用于正式采购或招标文件，建议向供应商索取官方最新版说明书核对。
