一、产品概述

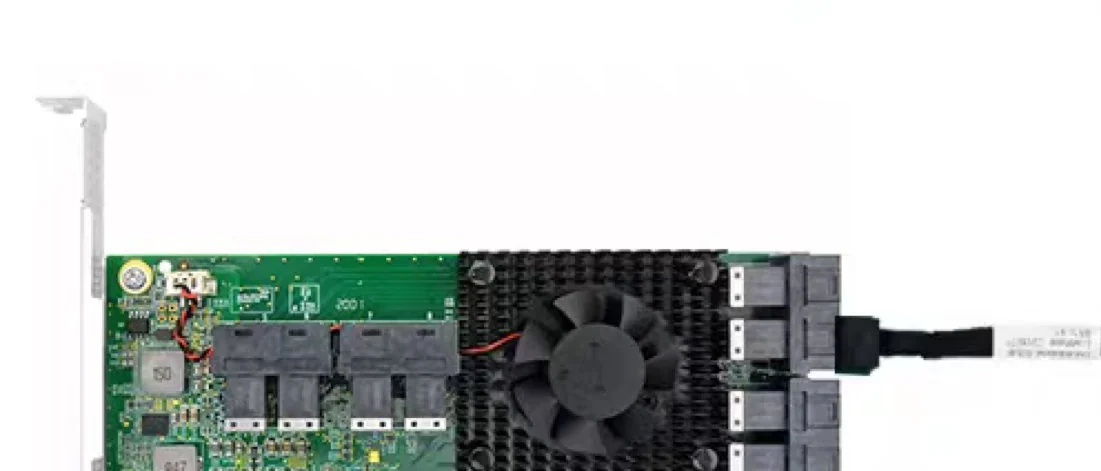

LRNV9348-8I 是一款 PCIe 3.0 x16 转 8 口 SFF-8643 NVMe 扩展卡，可将主板的 1 个 PCIe x16 插槽扩展为 8 个 SFF-8643 接口，用于连接 NVMe 协议 SSD 或其他 PCIe 协议扩展设备。产品内置智能交换芯片，采用无阻塞交换结构，所有端口均可获得全线速，且不需要主板支持 PCIe 插槽拆分功能；支持多主机 PCIe 转换功能架构与访问控制服务，兼容 Windows、Linux、VMware 等主流操作系统，适用于服务器、工作站及存储扩容场景。
宣传资料中另包含同系列型号 LRNV9349-8I（主控 PLX8749）的连接示意图，面向 PCIe 扩展槽与背板扩展场景，详见第四章（四）八槽扩展方案。
产品主要卖点如下：
- PCIe x16 转 8 口 NVMe，高速扩容传输；
- 内置智能芯片，无阻塞交换结构，所有端口全线速；
- 不需要主板支持 PCIe 插槽拆分功能；
- 支持访问控制服务；
- PCI-E 接口通用，兼容多系统；
- 1G 文件约 1 秒传（厂商宣传口径）。
| 项目 | 规格 |
|---|---|
| 型号 | LRNV9348-8I |
| 主控芯片 | PLX8748 |
| 接入总线 | PCI Express x16 |
| 接口 | 8 × SFF-8643 |
| 兼容设备 | 8 × NVMe SSD |
| 尺寸 | 165 mm × 69 mm |
| 重量 | 148 g |
| 保修期 | 2 年 |
二、产品特点
本产品的主要特点如下。
（一）内置智能芯片，性能卓越
- 内置 PLX 系列智能交换芯片（参数表标注为 PLX8748），高性能，无阻塞交换结构，所有端口上的全线速。
- 不需要主板支持 PCIe 插槽拆分功能。
- 提供多主机 PCIe 转换功能架构支持，最大延迟为 126ns（x16 到 x16）的数据包直通。
- 灵活的通用缓冲区 / FC 信用池与无阻塞内部交换机构架相结合，为服务器和交换机架构等需要高性能的应用程序提供所有端口上的全线速。
- 低延迟使应用程序能够实现高吞吐量和性能。
- 该设备还支持高达 2048 字节的数据包有效负载大小。
（二）高速传输
- 厂商宣传口径：1G 文件约 1 秒传。
- 符合 PCI Express 基本规范 R3.0（与 PCIe R1.0A/1.1 和 2.0 兼容）。
- 实测数据见第七章（CrystalDiskMark 软件读写测试）。
（三）广泛兼容
- 兼容 8 块 NVMe SSD（2.5 英寸 U.2 接口）。
- 接口为 SFF-8643，设备连接器 8 × SFF-8643。
- 支持大部分操作系统（详见第六章）。
三、产品规格参数
产品规格参数转录自厂商参数表，分为基本信息、环境与物理参数、协议与性能特性三类。
（一）基本信息
| 项目 | 规格 |
|---|---|
| 型号 | LRNV9348-8I |
| 设备数量 | 4 内置（随卡 SFF-8643 连接器；每个转出 2 个 U.2 端口，合计支持 8 块 NVMe SSD） |
| 主控芯片 | PLX8748 |
| 接入总线 | PCI Express x16 |
| 兼容设备类型 | 8 NVMe SSDs |
| 接口 | SFF-8643 |
| 设备连接器 | 8 × SFF-8643 |
| 主机总线 | PCI Express x16 |
（二）环境与物理参数
| 项目 | 规格 |
|---|---|
| 湿度 | 0% – 90%（源资料该行标注为「温度」，见第九章说明） |
| 工作温度 | 0°C – 50°C（32°F – 122°F） |
| 存储温度 | -10°C – 65°C（14°F – 149°F） |
| 尺寸 | 165 mm × 69 mm |
| 重量 | 148 g |
| 保修期 | 2 年 |
| 包装重量 | 4.4 oz（125 g） |
（三）协议与性能特性
| 项目 | 规格 |
|---|---|
| PCIe 规范 | PCI Express 基本规范 R3.0（与 PCIe R1.0A/1.1 和 2.0 兼容） |
| 数据包有效负载 | 最高 2048 字节 |
| 数据包直通延迟 | 最大 126 ns（x16 到 x16） |
四、连接方式与应用场景
本产品支持四种典型连接方式，覆盖直连硬盘、扩展槽扩展与背板扩展场景。
（一）直连 NVMe 硬盘
使用 SFF-8643 转 U.2（SFF-8639）数据线，可将 2.5 英寸 NVMe SSD 与扩展卡直连。厂商展示的套装为「LRNV9348-8I + SFF-8643 转 SFF-8639 线 × 8」，即 1 块扩展卡配 8 根转接线，可同时连接 8 块 2.5 英寸 NVMe SSD。
（二）连接 PCIe 扩展槽
通过 8643 转 8643 线可连接各类 PCIe 接口板卡，包括显卡、网卡、扩展板等。该场景下扩展卡充当 PCIe 通道扩展与分配角色。
（三）连接 NVMe 背板
通过 8643-8643 线连接 NVMe 背板，背板提供 4 个 8643 接口入口，每个入口可继续以 8643-8643 线扩展，适合多盘位存储服务器。
（四）八槽扩展方案
同系列型号 LRNV9349-8I 面向八槽扩展场景：配合 8643 转 8643 线与 8 块 LRFC6911 转接板，组成 PCIe 3.0 八槽扩展方案，可接阵列卡、直通卡、NVMe 卡、网卡等设备。
五、兼容性说明
本产品仅支持 NVMe 协议，设备兼容性如下。
（一）设备兼容性
| 支持情况 | 设备类型 | 说明 |
|---|---|---|
| ✔ 支持 | 2.5 英寸 NVMe SSD（U.2 接口） | 经 SFF-8643 转 U.2 数据线连接 |
| ✔ 支持 | PCIe 协议扩展设备 | 阵列卡、直通卡、NVMe 卡、网卡、显卡、扩展板等 |
| ✘ 不支持 | 2.5 / 3.5 英寸 SATA SSD | 仅支持 NVMe 协议，SATA 硬盘无法识别使用 |
（二）协议与连接要求
- 本产品仅支持 NVMe 协议，不支持 SATA 协议硬盘。
- 使用 SFF-8643 转 U.2 数据线，把 2.5 英寸 NVMe SSD 与主板连接。
- 可以接入 PCIe 协议的扩展设备。
六、操作系统支持
本产品支持大部分操作系统，包括以下类别。
| 类别 | 支持版本 |
|---|---|
| Windows | Windows XP、Vista、7、8/8.1、10 |
| Windows Server | Windows Server 2003/R2、2008/R2、2012/R2、2016/R2、2019/R2 |
| Linux | Linux Stable Kernel 2.6x/3.x/4.x 或更新 |
| CentOS / RHEL | CentOS / RHEL 6.X/7.X 或更新 |
| Ubuntu | Ubuntu 16.x 或更新 |
| FreeBSD | FreeBSD 9/10/11 或更新 |
| VMware | VMware ESX/ESXi 6.x/7.x 或更新 |
| 国产操作系统 | Kylin V10（中标麒麟）6.5/7.2/7.4；欧拉 OS V2.0；凝思 V6.0.60/V6.0.80；中科方德 |
七、性能测试数据
测试环境：按照拓扑图 1 连接（扩展卡 + 8 块 U.2 SSD），使用 CrystalDiskMark 6.1.0 软件测试。以下数据摘自厂商宣传资料中的测试截图。
（一）测试一：8 块 U.2 SSD 单盘满负载读写
测试要求和方法：按照拓扑图 1 连接，测试 8 块 U.2 SSD，满负载单个读 ≥ 3100MB/s；满载单个写 ≥ 2400MB/s。
| 测试项 | 样本 A 读（MB/s） | 样本 A 写（MB/s） | 样本 B 读（MB/s） | 样本 B 写（MB/s） |
|---|---|---|---|---|
| Seq Q32T1 | 3136.3 | 2473.2 | 3112.9 | 2479.1 |
| 4KIB Q8T8 | 682.0 | 344.8 | 668.5 | 338.8 |
| 4KIB Q32T1 | 252.9 | 221.3 | 225.0 | 205.2 |
| 4KIB Q1T1 | 49.42 | 176.1 | 49.45 | 175.1 |
结果判定：两块样本的顺序读取（3136.3 / 3112.9 MB/s）与顺序写入（2473.2 / 2479.1 MB/s）均达到测试要求（读 ≥ 3100MB/s、写 ≥ 2400MB/s）。
（二）测试二：8 块 U.2 SSD 组建带区卷
测试要求和方法：按照拓扑图 1 连接，8 块 U.2 SSD 在系统中创建带区卷，用 CrystalDiskMark 软件对容量磁盘进行读写测试，测试数据写 ≥ 11000MB/s，读 ≥ 10000MB/s。
| 测试项 | 读（MB/s） | 写（MB/s） |
|---|---|---|
| Seq Q32T1 | 10994 | 11487 |
| 4KIB Q8T8 | 2277.0 | 1385.3 |
| 4KIB Q32T1 | 841.7 | 712.7 |
| 4KIB Q1T1 | 50.64 | 272.1 |
结果判定：带区卷顺序读取 10994 MB/s、顺序写入 11487 MB/s，均达到测试要求（读 ≥ 10000MB/s、写 ≥ 11000MB/s）。
八、包装清单
产品包装清单如下。
| 序号 | 物品 | 数量 |
|---|---|---|
| 1 | PCIe 3.0 x16 转八口 SFF-8643 NVMe 扩展卡 | 1 |
| 2 | 半高挡板 + 全高挡板（已安装） | 1 |
| 3 | 快速安装指南 | 1 |
注：厂商宣传物料另展示「LRNV9348-8I + SFF-8643 转 SFF-8639 线 × 8」套装（含 8 根 SFF-8643 转 U.2 数据线），具体发货配置以购买时的套装说明为准。
九、注意事项与资料说明
以下事项请在采购、验收与使用前仔细阅读。
- 型号系列：LRNV9348-8I（主控 PLX8748）为本规格书主体型号；LRNV9349-8I（主控 PLX8749）为同系列型号，两者外观与接口形态一致，分别对应直连扩容与八槽扩展两种应用场景。
- 湿度与温度：参数表中「温度 0% – 90%」一行，按数值形态判断应为湿度，源资料标注为「温度」，本规格书按源资料转录并在此说明。
- 性能数据：第七章数据摘自厂商宣传资料中的 CrystalDiskMark 测试截图，测试平台（CPU、主板、SSD 型号）未在资料中注明，实际性能受主机配置、SSD 型号与系统环境影响。
- 资料来源：本规格书依据用户提供的 10 张产品宣传图整理而成；如需用于正式采购或招标文件，建议向供应商索取官方规格书核对。
