一、产品概述

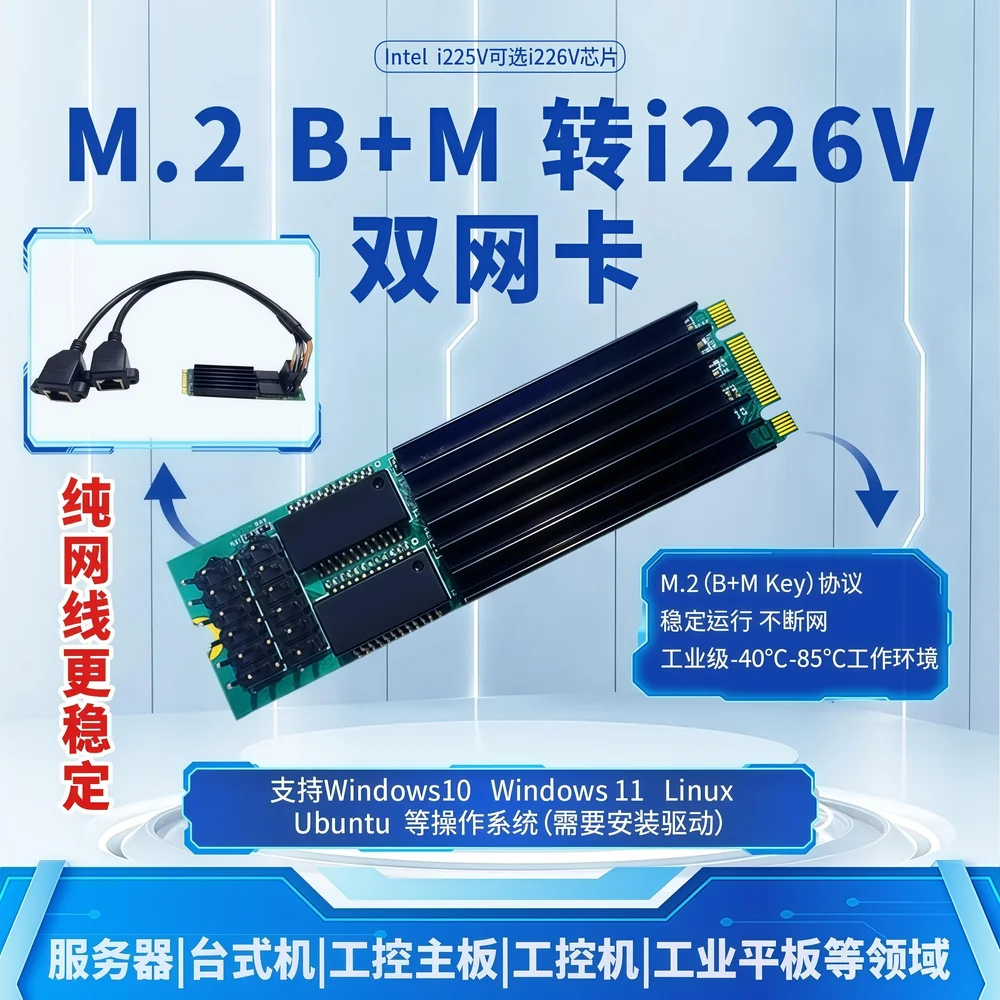

M.2 转 i226V 双网口模块是一款基于 Intel I225V / I226V 芯片的 2.5G 双口网卡扩展模块。产品采用全高规格的 M.2（B+M Key 信号）转 RJ45 双 2500Mbps 以太网接口，集成 Intel I225V / I226V 芯片，可连接 4 组双绞铜网线，最大传输速率可达 2500Mbps，传输距离最大达 100 米。
本模块 100% 完全向后兼容 10/100/1000/2500Mbps 网络，可以在现有的任何网络上使用，专为工控主板、工控机、工业平板电脑等产品提供扩展多网口接口功能。
| 项目 | 参数 |
|---|---|
| 型号 | M.2 转 i226V 双网口模块 |
| 芯片 | Intel I225V / I226V（可选） |
| 网卡尺寸（长 × 宽 × 高） | 80 × 22 × 20 mm（手工测量） |
| 工作温度 | -40℃ ~ 85℃ |
| 储存温度 | -40℃ ~ 85℃ |
| 支持系统 | Windows 10 / 11、Linux、ESXi 等（详见第五章） |
二、主要特点
产品宣传物料对本模块的核心优势概括为：超高速带宽、超低延迟、性能稳定。围绕 2.5G 速率、工业级可靠性与紧凑安装三个维度，主要特点如下：
- 2.5G 高速率：双 2500Mbps RJ45 端口，连接 4 组双绞铜网线，最大传输距离 100 米。
- Intel 原厂芯片：集成 Intel I225V / I226V 2.5G 网卡芯片，性能稳定、不断网。
- 工业级宽温：工作温度 -40℃ ~ 85℃，储存温度 -40℃ ~ 85℃，适应严苛工业环境。
- 全高 M.2 B+M Key：采用全高规格 M.2（B+M Key 信号）接口，安装兼容性广。
- 全线速向后兼容：100% 兼容 10/100/1000/2500Mbps 网络，可在现有网络上直接使用。
- 纯铜网线传输：默认配置黑头 RJ45 线缆，纯网线连接，传输更稳定。
- 迷你尺寸：整卡 80 × 22 × 20 mm，适用于空间更小的紧凑机型。
- 丰富管理功能：支持 IPMI 传递、iSCSI 启动、WoL 局域网唤醒、PXE 远程启动与 VLAN 过滤。
三、规格参数
本章列出模块的接口参数与管理功能指标，均依据产品说明书整理。
（一）接口参数
- MDI（铜）标准 IEEE802.3 以太网接口，2.5Gb/s。
- 符合单端口 2.5GbE RJ45 端口（铜缆）。
- 符合 2500BASE-T、1000BASE-T、100BASE-TX、10BASE-TE 应用程序的 MDI 标准。
- IEEE802.3 以太网接口（IEEE802.3bZ、IEEE802.3ab、IEEE802.3u 和 IEEE802.3）。
- IEEE802.3 自动协商器。
- 符合 IEEE802.3x 和 IEEE802.3z 的流控制支持，具有软件可控制的 RX 阈值和 TX 暂停帧。
- 自动交叉检测功能（MDI / MDI-X）。
- IEEE1588 协议和 8021AS 实施，支持时间敏感网络（TSN）功能。
- 支持 IEEE802.3az 节能以太网（EEE）的局域网唤醒（IPv4、IPv6）。
- 支持 TCP / UDP、IPv4 校验和卸载（RX / Tx）、传输分段卸载（TSO）。
- 支持高达 9.5KB 巨型帧的数据包。
- 支持 IEEE 802.1Q VLAN 标记。
（二）管理功能
模块支持以下带外管理与网络启动功能：
| 功能 | 说明 |
|---|---|
| IPMI 传递 | 通过 SMBus 或 NC-SI 进行 IPMI 传递 |
| iSCSI 启动 | 支持 iSCSI 网络启动 |
| WoL | 局域网唤醒（IPv4 / IPv6） |
| PXE 远程启动 | 支持 PXE 网络引导 |
| VLAN 过滤 | 支持 VLAN 过滤 |
四、接口与引脚定义
本章说明模块排针引脚定义与两种线缆配置选项。
（一）2×6Pin 排针定义（JP1）

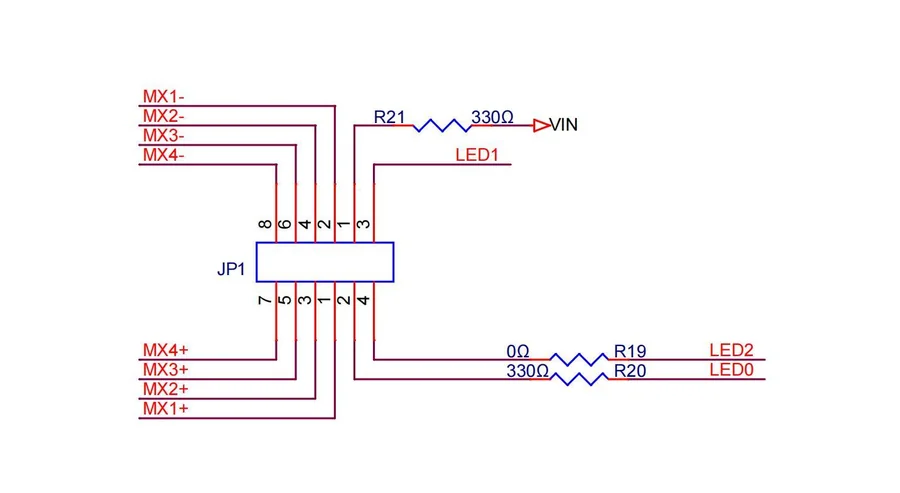

模块通过 2×6Pin 排针（JP1）引出 4 组差分信号（MX1± ~ MX4±）与指示灯电路，引脚定义如下：
| 引脚 | 信号 | 引脚 | 信号 |
|---|---|---|---|
| 1 | MX1+ | 5 | MX3+ |
| 2 | MX4- | 6 | MX2- |
| 3 | MX2+ | 7 | MX4+ |
| 4 | MX3- | 8 | MX1- |
指示灯电路：LED1 经 R21（330Ω）接 VIN；LED2、LED0 分别经 R19（0Ω）、R20（330Ω）引出。
（二）线缆配置选项

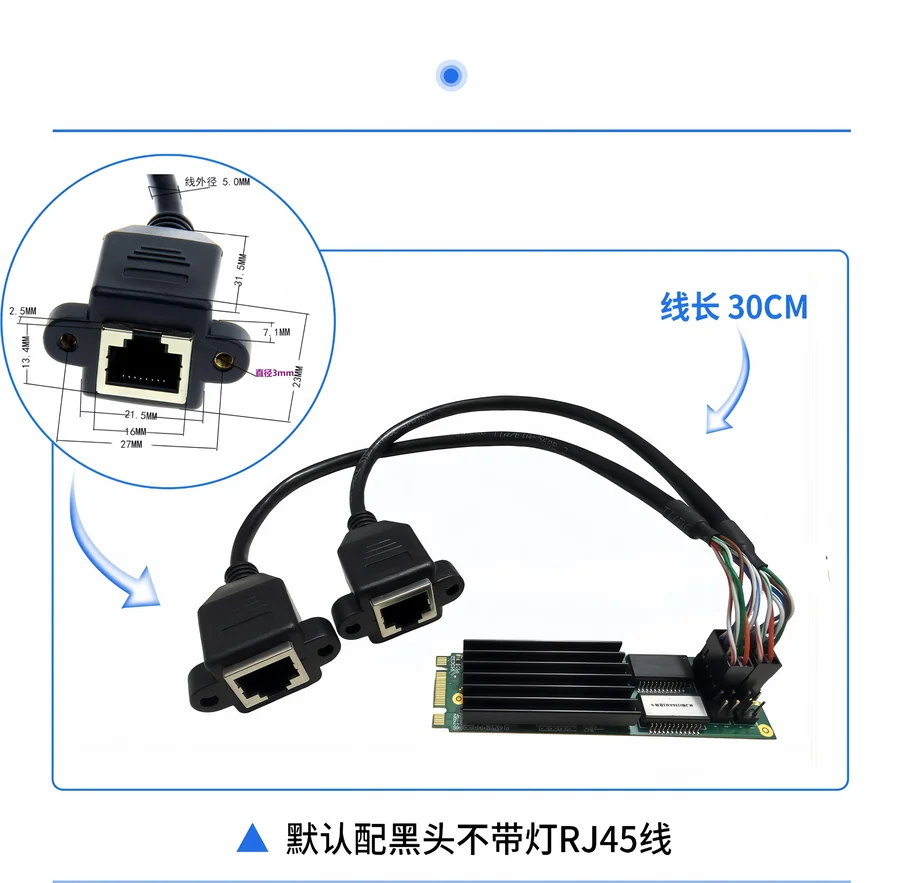

默认配置：黑头不带灯 RJ45 线。线长 30CM，双 RJ45 接口经排线转接至模块，挡板开孔与固定孔位尺寸见图 4-2 标注。

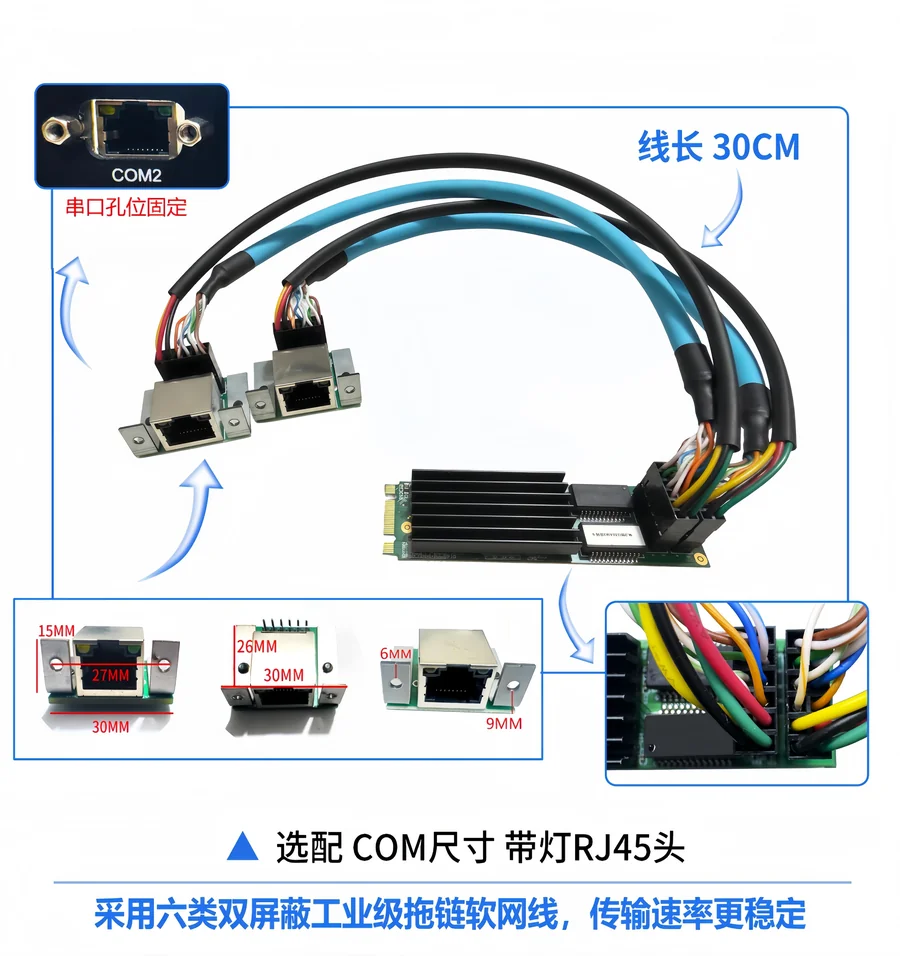

选配：COM 尺寸带灯 RJ45 头。提供 6MM / 9MM / 15MM / 26MM / 30MM 多种挡板尺寸可选，带指示灯；采用六类双屏蔽工业级拖缆软网线，传输速率更稳定，适用于串口孔位固定等特殊安装场景。
五、系统支持
本模块支持以下操作系统，部分系统需要安装驱动：
| 操作系统 | 版本要求 |
|---|---|
| Windows 10 / 11 | 32 位 / 64 位，1809 以上版本 |
| Windows Server | 2019 或以上版本 |
| Linux | Stable Kernel 4.20 / 5.x 或以上版本 |
| CentOS / RHEL | 8.1 及以上版本 |
| ESXi | 8.0 |
| Ubuntu | 等操作系统（需要安装驱动） |
六、应用场景
本模块定位于多网口扩展，适用于以下场景：
- 工控领域：工控主板、工控机、工业平板电脑等多网口扩展。
- 服务器与台式机：为服务器、台式机扩展 2.5G 双网口。
- 软路由与 NAS：支持黑群晖、爱快、OpenWRT、软路由等应用。
- 工业自动化与虚拟化：AI 数据库、工业自动化、VMware 虚拟化、服务器等场景。
七、包装清单与注意事项
包装清单与使用注意事项如下。
（一）包装清单
| 序号 | 物品 | 数量 |
|---|---|---|
| 1 | M.2 转 i226V 双网口模块 | 1 |
| 2 | RJ45 转接线（默认黑头配置） | 2 |
| 3 | 备用电阻（R19 / R20 / R21，按配置焊接） | 若干 |
（二）注意事项
- 命名口径：本产品在宣传物料中亦称「M.2 B+M 转 i226V 双网卡」，与「M.2 转 i226V 双网口模块」为同一产品，采购与验收时请注意名称对应关系。
- 芯片版本：本模块支持 Intel I225V 与 I226V 两种芯片（可选），下单前请与供应商确认芯片版本。
- 驱动安装：Windows、Linux、ESXi 等系统使用前需要安装对应驱动，驱动可从供应商或 Intel 官网获取。
- 尺寸口径：网卡尺寸 80 × 22 × 20 mm 为手工测量值，存在合理误差，结构设计时请预留余量。
- 线缆选配：默认发货为黑头不带灯 RJ45 线；如需 COM 尺寸带灯 RJ45 头或特殊挡板尺寸，请在采购时注明。
- 资料来源：本手册依据产品说明书与宣传物料整理而成；如需用于正式采购或招标文件，建议向供应商索取官方技术资料核对。
