一、产品概述

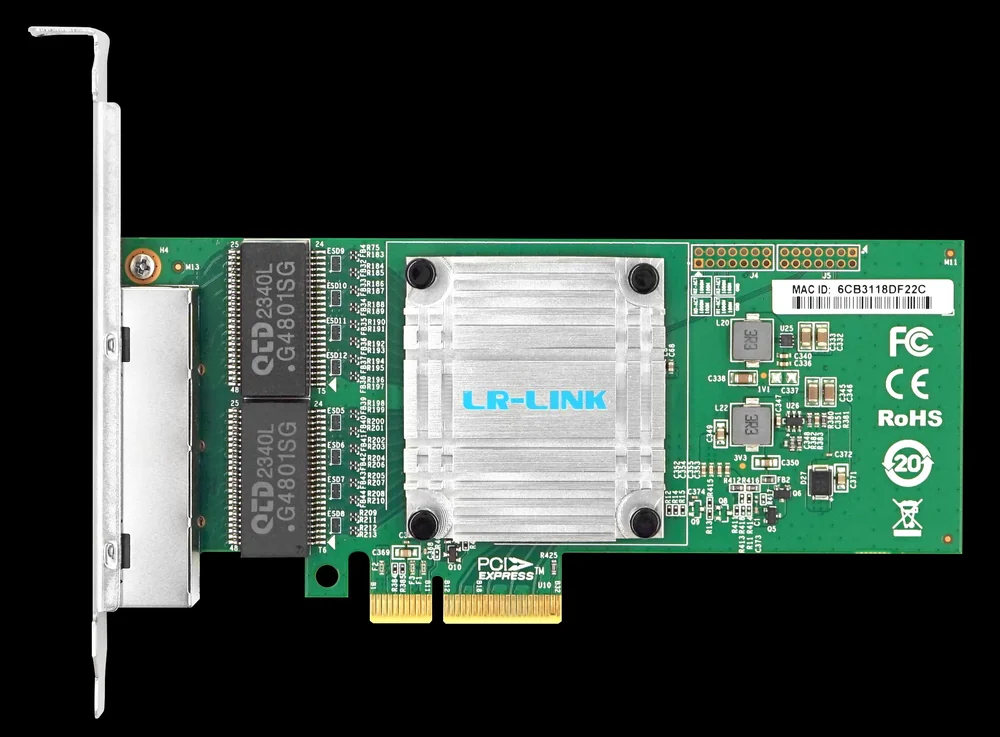

LRES2025PT 是一款基于 WX1860A4 主控方案研发的 PCI Express v2.0 x4 千兆四电口以太网网络适配器。该适配器向下兼容 PCIe v1.0，支持 10Mbps、100Mbps、1000Mbps 不同速率网络自适应功能，可灵活适应不同速率的网络环境，保证各种网络条件下的稳定连接。
LRES2025PT 提供 4 个 RJ45 接口，支持 RSS、DPDK、SC-RV、TCP/UDP 报文验证及硬件卸载功能；采用国产化主控方案，确保信息安全，为国家信息基础设施、重点行业网络系统、个人用户信息安全提供有力保障。基于其优异的产品性能和安全性，是网络安全、工业自动化、数据中心等场景理想的网络应用解决方案。
产品速览
| 项目 | 参数 |
|---|---|
| 型号 | LRES2025PT |
| 主控制器 | WX1860A4 |
| 主机接口 | PCI Express v2.0 x4（兼容 v1.0） |
| 网络端口 | 4 × RJ45 千兆电口 |
| 端口速率 | 10Mbps / 100Mbps / 1000Mbps 自适应 |
| 挡板规格 | 全高挡板（默认）/ 半高挡板 |
| 工作温度 | -10℃ ~ 60℃ |
二、关键特性
本适配器围绕千兆四电口、国产化主控与丰富网络卸载能力三个维度设计，主要特性如下：
- PCIe v2.0 x4 主机接口：向下兼容 PCIe v1.0。
- 4 个 RJ45 接口：千兆四电口配置，每端口支持 10/100/1000Mbps 速率自适应。
- 国产化主控方案：基于 WX1860A4 主控，确保信息安全。
- 巨帧支持：支持 9.4KB 巨帧。
- 硬件卸载：支持 RSS、DPDK、SC-RV、TCP/UDP 报文验证及硬件卸载功能。
- 网络管理：支持 PXE、UEFI、WOL、SR-IOV 与 1588 PTP。
- 电气保护：ESD 接触放电 ±8KV（A 级），浪涌保护 ±6KV 共模。
三、产品规格
本章列出适配器的基本规格、符合标准与功能支持，均依据产品规格书整理。
（一）基本规格
| 项目 | 参数 |
|---|---|
| 型号 | LRES2025PT |
| 控制器 | WX1860A4 |
| 线缆媒介 | 铜缆 |
| 线缆类型 | 1000Base-T、100Base-T、10Base-T |
| 挡板高度 | 全高挡板 / 半高挡板 |
| 功耗（min） | 0.78 W |
| 功耗（max） | 1.452 W |
| PCIe 总线 | PCIe 2.0 x4 |
| 端口速率 | 10Mbps；100Mbps；1000Mbps |
| 端口类型 | 4 × RJ45 |
| 电源供电 | PCIe |
（二）符合标准
- IEEE 802.1Qbg（Virtual Ethernet Bridging）
- IEEE 802.1Qbb（Priority Flow Control）
- IEEE 802.1Qaz（Enhanced Transmission Selection）
- IEEE 802.1as（Time Sync）
- IEEE 802.1Qau（Congestion Notification）
- IEEE 802.1Q、802.1p（VLAN）
- IEEE 802.3az（EEE）
（三）功能支持
| 功能 | 支持情况 |
|---|---|
| PXE | 支持 |
| UEFI | 支持 |
| WOL（局域网唤醒） | 支持 |
| SR-IOV | 支持 |
| 1588 PTP | 支持 |
| 巨帧 | 9.4KB |
| ESD 接触放电 | ±8KV（A 级） |
| 浪涌保护 | ±6KV 共模 |
四、操作系统支持
本适配器支持以下操作系统（依据产品规格书整理）：
- Windows 7 / 8 / 8.1 / 10 / 11
- Windows Server 2012 / 2016 / 2019 / 2022
- Deepin 20 / 20.6 / 20.9
- VMware ESXi 6.7
- 银河麒麟 V10
- 中标麒麟 7.6
- 开源麒麟 0.7.5
- RHEL / CentOS 7.6 / 7.9 / 8.2 / 8.3
- Ubuntu 16.04.3 / 18.04.5 / 22.04.2
- 中兴新起点桌面操作系统 4.5.2
- 统信 UOS 20
- 中科方德桌面操作系统 4.0
- 中科方德服务器操作系统
- 一铭系统
- 爱快路由
五、LED 指示灯定义
适配器 RJ45 接口配备链路与传输指示灯，指示状态如下：
| 端口速率 | 指示灯配置 | 链接（Link） | 传输（Activity） |
|---|---|---|---|
| 10Mbps | 绿灯 + 灭灯 | 绿灯常亮 | 绿灯闪烁 |
| 100Mbps | 绿灯 + 绿灯 | 绿灯常亮 | 绿灯闪烁 |
| 1000Mbps | 绿灯 + 橙灯 | 绿灯常亮 | 绿灯闪烁（传输） |
注：1000Mbps 链接时绿灯与橙灯同时常亮，传输时绿灯闪烁、橙灯保持常亮。
六、工作参数与物理特性
本章列出适配器的工作环境参数、认证信息与物理尺寸，均依据产品规格书整理。
（一）工作参数
| 项目 | 参数 |
|---|---|
| 工作环境温度 | -10℃ ~ 60℃（14℉ ~ 140℉） |
| 存储温度 | -40℃ ~ 70℃（-40℉ ~ 158℉） |
| 存储湿度 | 35℃ 下 90% 不凝结相对湿度 |
| 认证 | FCC、CE、RoHS |

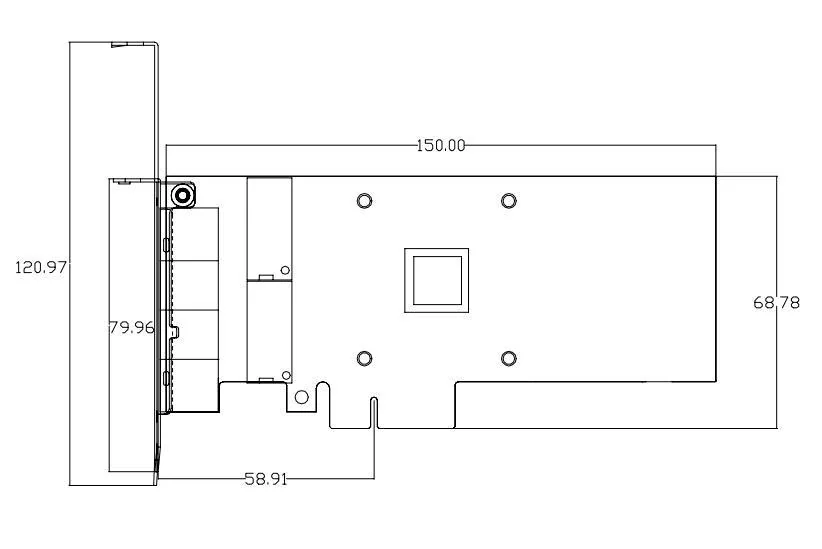

（二）物理特性
| 项目 | 参数 |
|---|---|
| PCB 尺寸 | 150 × 68.78 × 1.6 mm |
| 包装尺寸 | 222 × 147 × 28 mm |
| 挡板规格 | 全高挡板（默认）/ 半高挡板 |
七、包装清单
| 物品 | 数量 |
|---|---|
| 网卡成品 | × 1 |
| 产品保修卡 | × 1 |
包装方式：纸盒、吸塑盒。
八、注意事项与资料说明
以下事项请在采购、验收与使用前仔细阅读。
重要提示：源资料概述中「双口千兆」的表述与产品标题「千兆四电口」、规格表「4 × RJ45」不一致，本规格书按 4 个 RJ45 端口口径整理，涉及采购与验收时请务必与供应商书面确认。
- 端口数量：源资料概述为「双口千兆」，产品标题与规格表均为「四电口 / 4 × RJ45」，本规格书以后者为准。
- 挡板配置：默认发货为全高挡板，半高挡板需在采购时注明。
- 操作系统支持列表中部分国产操作系统（麒麟、方德、一铭等）的驱动支持情况可能随版本更新变化，使用前请确认最新驱动。
- 本规格书依据《网卡LRES2025PT_产品规格书_V2.1》整理，源资料备注「以上资料仅供参考，如有变更，恕不另行通知」；如需用于正式采购或招标文件，建议向供应商索取最新官方规格书核对。
